Автосигнализация Black Bug SUPER BT-84P

Автомобильная охранная система BLACK BUG ® SUPER представляет собой электронное устройство, созданное с применением новейших достижений техники, использованием современной элементной базы и высоких технологий.

Система BLACK BUG ® SUPER обеспечивает надежную многоуровневую защиту Вашего автомобиля от нежелательного проникновения, угона и захвата.

Система BLACK BUG ® SUPER обладает широким набором дополнительных сервисных функций, что позволит Вам сконфигурировать ее под Ваши конкретные требования и желания.

При этом система BLACK BUG ® SUPER проста в управлении и при пользовании автомобилем требует минимальных дополнительных действий.

Пожалуйста, ознакомьтесь с данным руководством прежде, чем пользоваться системой.

Назначение и принцип действия

Система BLACK BUG ® SUPER предназначена для защиты автомобиля от угона и для сигнализации о попытках проникновения.

Принцип действия системы основан на дистанционном опознавании кода "метки" электронного ключатранспондера, выполненного с использованием технологии DID ® (Динамический Идентификационный Диалог). При опознавании "метки" система позволяет беспрепятственно пользоваться автомобилем. В случае неопознавания, система оповестит о попытке проникновения и заблокирует работу двигателя.

Не держите рядом несколько "меток" при пользовании системой, поскольку это увеличивает время опознавания.

Высокий уровень защиты автомобиля достигнут применением дистанционно управляемых реле HOOK UP ® и реле WAIT UP ®, устанавливаемых в любом месте автомобиля без прокладки дополнительных проводов. Реле HOOK UP ® и реле WAIT UP ® выполнены в конструкции штатного реле, что обеспечивает высокую скрытность установки. Управление реле осуществляется специальными кодированными сигналами по штатным проводам автомобиля и не требует прокладки дополнительных проводов. Количество устанавливаемых на автомобиль дистанционно управляемых реле HOOK UP ® и реле WAIT UP ® не ограничено.

Дистанционно управляемое реле HOOK UP ® включает и отключает блокировку по командам блока управления. Алгоритм срабатывания реле HOOK UP ® зависит от конкретного типа реле.

Принцип действия реле WAIT UP ® основан на встроенном датчике перемещения. Если автомобиль не был снят с охраны, то при запуске двигателя на автомобиле, не совершающем движение, реле WAIT UP ® не блокирует цепи и дает автомобилю работать в обычном режиме. При начале движения происходит разрыв блокируемой цепи. После остановки автомобиля реле снова принимает замкнутое состояние и разрешает завести двигатель. При повторном начале движения происходит повторная блокировка.

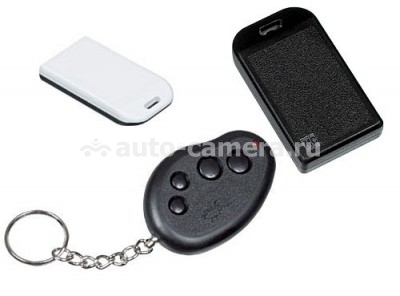

Программирование системы осуществляется с помощью специальной Мастер Метки, отличительным признаком которой является чернобелый корпус.

Четырехкнопочный радиобрелок (брелок) позволяет дистанционно управлять системой и дополнительными функциями. Радиоканал брелока защищен от сканирования и перехвата кода использованием запатентованного алгоритма динамического кодирования KeeLoQ ® ( MicroChip , США).

Брелок обеспечивает дополнительный сервис и не является обязательным при пользовании системой.

Для повышения защищенности автомобиля держите "метку", брелок и ключи замка зажигания отдельно.

Возможности системы

Сочетание противоугонной системы и охранной сигнализации. Теперь Вам нет необходимости устанавливать на автомобиль два устройства: охранную сигнализацию и противоугонное устройство. Охранная система BLACK BUG ® SUPER прекрасно выполнит обе функции: оповестит Вас о вторжении или попытке вторжения, а также заблокирует работу двигателя при попытке несанкционированного использования автомобиля или его захвате.

Использование электронной "метки" для управления системой. При пользовании системой Вам необходимо иметь при себе электронную "метку". Система дистанционно определяет наличие или отсутствие "метки" и реагирует соответствующим образом. Дальность распознавания "метки" позволяет управлять системой, не вынимая "метки" из кармана.

Возможность использования до трех "меток". В память системы могут быть записаны коды трех различных "меток". Возможно удаление кодов утерянных "меток" и запись кодов новых. Запись и удаление проводится посредством Мастер Метки.

Защита от перехвата кода "метки". В Вашей системе использована технология DID ® (Динамический Идентификационный Диалог). Опознавание DID ''метки" осуществляется в диалоговом режиме. Оказавшись в зоне видимости считывателя блока управления системы, "метка" принимает признак системы и отвечает своим неизменным кодом. Опознав неизменный код, блок управления передает на "метку" случайный код, вычисляя при этом по нелинейному алгоритму ожидаемый отзыв "метки". Получив случайный код, "метка" по тому же нелинейному алгоритму определяет и передает блоку управления код отзыва. Блок управления сравнивает ожидаемый отзыв с полученным от "метки" и при их совпадении снимает автомобиль с охраны. Перехват такого диалога практически ничего не дает угонщикам. Они узнают отзыв "метки" только на один случайно выбранный блоком управления код.

Защита от перехвата кода брелока. Четырехкнопочный радиобрелок позволяет дистанционно управлять системой. Радиоканал брелока защищен от сканирования и перехвата кода использованием запатентованного алгоритма динамического кодирования KeeLoQ ® ( MicroChip , США). Код брелока изменяется по случайному закону при каждом нажатии на кнопку. Количество возможных кодов огромно 2х10 19! Однажды переданный код больше никогда не повторится и не будет принят системой. Таким образом, перехват кода в системе BLACK BUG ® SUPER становится бессмысленным и безрезультатным занятием.

Возможность использования до трех брелоков. В память системы могут быть записаны коды трех различных брелоков. Возможно удаление кодов утерянных брелоков и запись кодов новых. Запись и удаление проводится посредством Мастер Метки.

Управление несколькими автомобилями. Одними и теми же брелоками и "метками" можно управлять несколькими системами, установленными на разных автомобилях.

Индивидуальные сервисные установки. Система позволяет запрограммировать различные сервисные функции для конкретных "меток" и брелоков. Например, система будет устанавливать кресло водителя, рулевую колонку и зеркала в положение, удобное для конкретного пользователя, после снятия автомобиля с охраны и повторно после включения зажигания.

Назначение пользователей с различными приоритетами. "Метка" позволяет управлять охранными и противоугонными функциями системы, а брелок только охранными функциями.

Матричный индикатор состояния системы. Индикатор проинформирует о состоянии системы наглядными пиктограммами и звуковыми сигналами. С помощью кнопки, расположенной на индикаторе, можно оперативно изменить режим работы системы.

Возможность охраны при работающем двигателе. Система BLACK BUG ® SUPER позволяет охранять автомобиль с работающим двигателем, при этом, разумеется, работа двигателя не блокируется. При срабатывании датчиков периметра или нажатии на педаль тормоза система перейдет в режим тревоги и заблокирует работу двигателя.

Поддержка зажигания. Данная функция позволяет Вам при постановке автомобиля на охрану с работающим двигателем вынимать ключ из замка зажигания.

Защита от захвата автомобиля. Если Вас вынудили выйти из автомобиля, и за руль Вашего автомобиля сел злоумышленник, то после первого нажатия на педаль тормоза система заблокирует работу двигателя.

Безопасный режим блокировки работы двигателя. При включении блокировки система в течение 15 с будет периодически размыкать и замыкать блокируемую цепь, увеличивая время разомкнутого состояния, а затем разомкнет ее окончательно. Это позволит перед окончательной блокировкой двигателя снизить скорость движущегося автомобиля до безопасного значения.

Проверка и обход неисправных датчиков. При постановке на охрану система проверяет состояние датчиков удара, объема, дверей, капота, багажника. Если какойлибо из датчиков сработал или неисправен, система оповестит об этом двукратным звуковым и световым сигналами и поставит автомобиль на охрану, отключив неисправные датчики.

Ликвидация ложных (повторных) срабатываний. Если срабатывание системы и переход в режим тревоги вызван неисправностью какоголибо датчика, то после определенного для каждого из датчиков числа циклов тревоги система отключит этот датчик и останется в режиме охраны.

Восстановление обработки отключенных датчиков. Если при постановке в охрану или в режиме охраны неисправный датчик был отключен системой, то при восстановлении его работоспособности и прошествии времени от 3 до 10 мин, в зависимости от назначения датчика и условия его отключения, система включит обработку его состояния.

Информирование о попытках проникновения. Если за время охраны были попытки проникновения, отключалось питание, нажималась педаль тормоза или включалось зажигание, то при снятии с охраны система подаст предупредительный звуковой сигнал и отобразит на индикаторе, какие датчики вызвали выход в тревогу.

Режим технического обслуживания автомобиля. Когда Вы отдаете автомобиль в сервис для технического обслуживания, возникает необходимость отключить сигнальные и противоугонные функции. Имея при себе "метку", Вы можете легко отключить систему.

Дистанционное управление замками дверей. Теперь Вам не нужно пользоваться ключами, что особенно удобно в темноте или при плохой погоде. При постановке на охрану система закроет замки, при снятии с охраны откроет.

Автоматическое запирание и отпирание замков дверей при включении и выключении зажигания. Для безопасности пассажиров и, особенно, детей рекомендуется закрывать замки дверей во время движения автомобиля. Система BLACK BUG ® SUPER автоматически сделает это через 6 с после включения зажигания. При выключении зажигания система без задержки откроет замки дверей. Данная функция по Вашему желанию может быть отключена.

Программируемая длительность импульса управления замками. Система позволяет изменять длительность импульса управления замками, что делает возможным управление замками практически всех типов.

Восемь программируемых каналов. По Вашему выбору система будет выполнять различные сервисные функции. Это могут быть: управление замками дверей, световая дорожка фар, вежливая подсветка салона, открытие и закрытие люка, опускание и подъем стекол, дистанционный пуск, установка кресел под определенного водителя и т. д.

Дистанционный пуск двигателя. Если Ваш автомобиль оснащен устройством дистанционного пуска, система BLACK BUG ® SUPER позволяет осуществить дистанционный пуск двигателя по команде брелока в режиме охраны.

Управление замком багажника. По команде брелока Вы можете открыть замок багажника. Если при этом автомобиль находится на охране, система, оставаясь в режиме охраны, исключит из обработки состояние багажника, а после его закрытия возьмет вновь под охрану.

Дистанционное оповещение с помощью радиопейджера. При подключенном передатчике пейджера сигнал тревоги будет передан на Ваш приемник пейджера. При соответствующем программировании через 4 мин после постановки на охрану система кратковременно включит пейджер для того, чтобы можно было проконтролировать надежность радиоканала между передатчиком и приемником пейджера.

Если установлен специальный трехзонный пейджер фирмы "Альтоника" (например, GUARD RP 12 или REEF ® PAGE 100), система проинформирует Вас о причине тревоги и, по Вашему желанию, о постановке на охрану и снятии с охраны.

Напоминание о невыключенных габаритных огнях. Нередко, забыв выключить габаритные огни, мы не можем утром завести двигатель изза разряженного аккумулятора. Система BLACK BUG ® SUPER после постановки на охрану напомнит Вам об этом звуковыми и световыми сигналами.

Режим поиска. Если Вам необходимо найти свой автомобиль среди множества других или в темноте, нажмите кнопку 1 брелока и автомобиль отзовется звуковым и световым сигналами.

Режим паники. Для привлечения внимания к автомобилю Вы можете включить режим паники, нажав и удерживая кнопку 1 брелока в режиме охраны.

Отключение режима тревоги. Для отключения режима тревоги достаточно нажать любую кнопку брелока или подойти к автомобилю с "меткой".

Отключение сигнала сирены при постановке и снятии с охраны. Если Вас раздражает подача сигналов сирены при постановке и снятии с охраны или их подача нежелательна, эта функция системы может быть отключена.

Отключение сигнала сирены при автоматическом снятии с охраны. По Вашему желанию может быть отключена только подача звуковых сигналов при автоматическом снятии с охраны (с использованием "метки").

Отключение сигнала сирены в режиме тревоги. Если подача звуковых сигналов в режиме тревоги не нужна, эта функция может быть отключена. При этом в режиме паники сирена будет звучать.

Цифровой двухуровневый датчик удара, адаптируемый к шумам. Датчик удара, входящий в комплект системы, обеспечивает адаптацию датчика к фоновым шумам и вибрациям. Это радикально снижает количество ложных срабатываний (например, от проезжающих автомобилей) даже при высокой чувствительности. Датчик имеет раздельную реакцию на слабые и сильные удары, полуавтоматическую установку уровней срабатывания. Он невосприимчив к акустическим возмущениям и внешним силовым электромагнитным полям.

Дистанционная регулировка датчика удара. С помощью брелока Вы можете дистанционно изменить чувствительность каждого из двух уровней датчика удара как в режиме снятия с охраны, такиврежиме охраны.

Возможность установки двухзонного датчика объема. Система позволяет устанавливать двухзонный датчик объема и соответственно реагировать на срабатывание каждой зоны

Дистанционная регулировка датчика объема. С помощью брелока Вы можете дистанционно изменить чувствительность каждого издвух уровней датчика объема как в режиме снятия с охраны, так и в режиме охраны.

Возможность отключения датчиков удара и объема. Нередко бывает необходимо поставить на охрану автомобиль, в салоне которого кто-нибудь остается. При этом датчики удара и объема должны быть отключены. В системе BLACK BUG ® SUPER это легко сделать, включив режим охраны периметра.

Снятие с охраны без "метки" или брелока. Возможен режим, при котором Вы можете снять систему с охраны без "метки" или брелока, путем введения секретного кода, записанного Вами при оперативном программировании системы.

Отключение питания системы. При отключении питания система хранит в энергонезависимой памяти информацию о своем состоянии. Если система была снята с охраны, то при подаче питания она вернется в прежнее состояние. Если система находилась в режиме охраны, то при подаче питания она переходит в режим тревоги. Отключение питания системы не нейтрализует ее противоугонные функции.

Программирование посредством Мастер Метки. Вся информация об установках системы хранится в многостраничной электронной Мастер Метке. Для внесения изменений в алгоритм работы системы необходимо с помощью специальной компьютерной программы изменить содержание Мастер Метки, а затем переписать информацию Мастер Метки в систему.

Программирование режимов работы. По Вашему желанию алгоритм работы системы может быть изменен.
